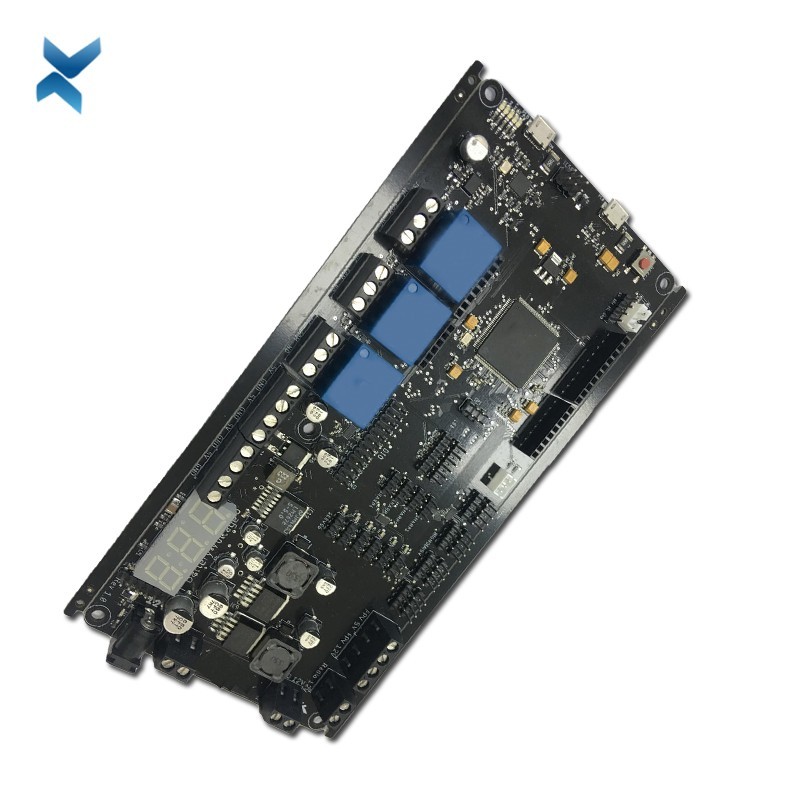

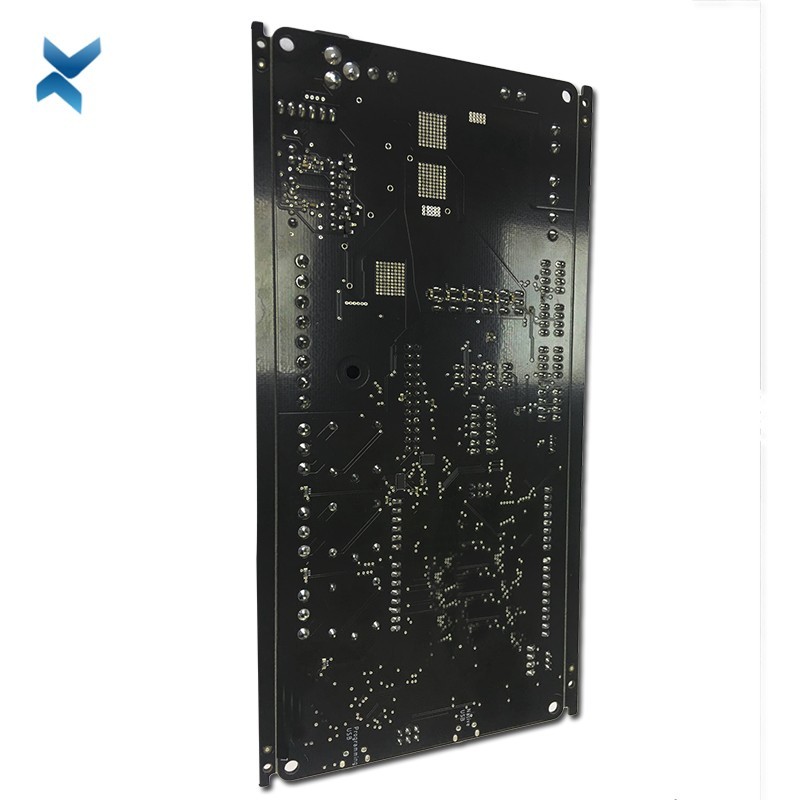

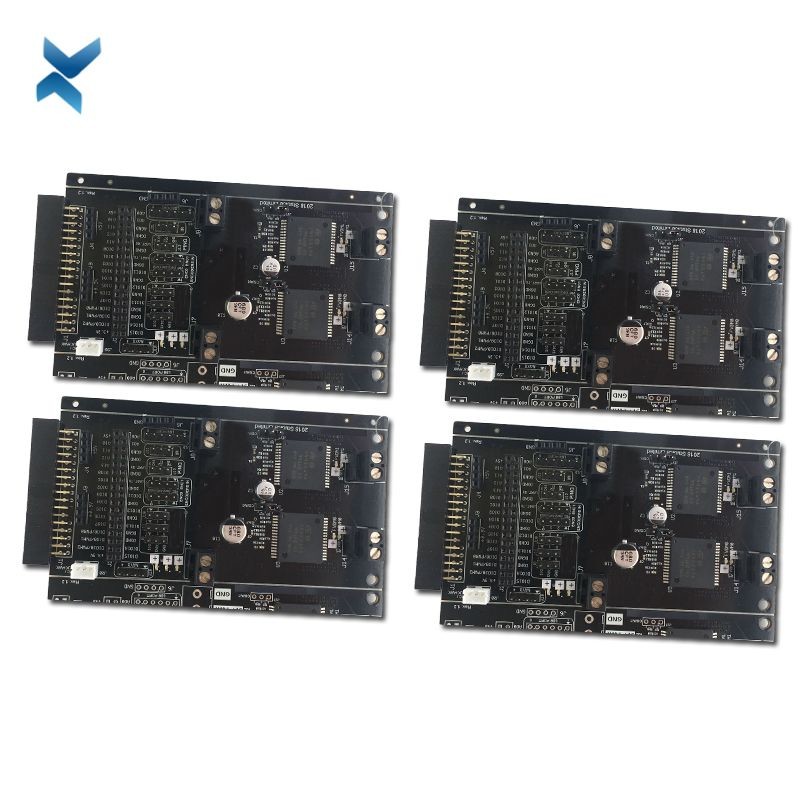

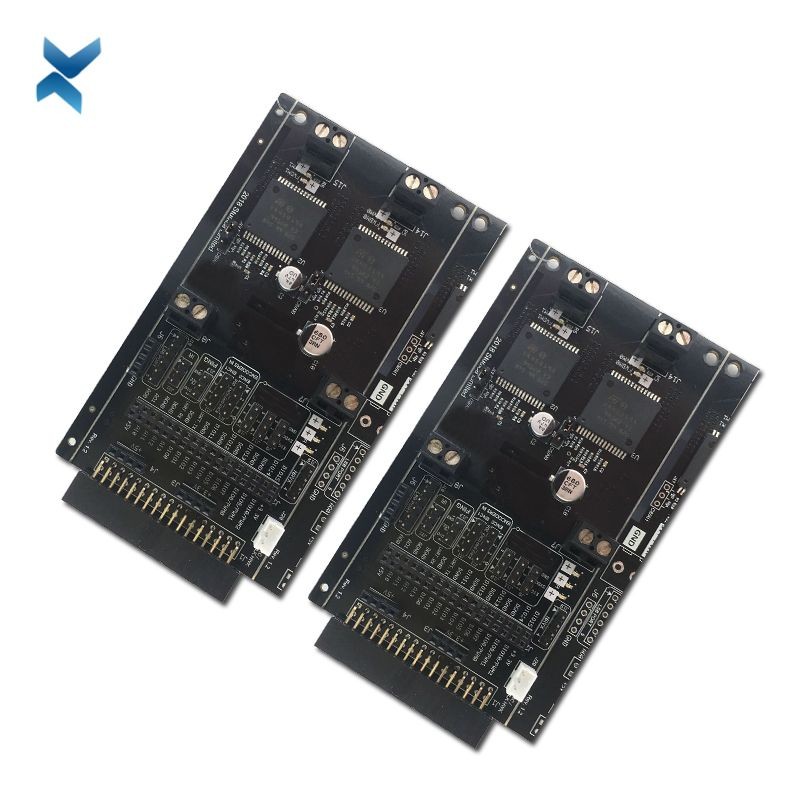

لوحة الدوائر متعددة الطبقات PCBA PCB الجمعية لمجلس الإلكترونيات

  • Multilayer Circuit Board PCBA PCB Assembly For Electronics Board
  • Multilayer Circuit Board PCBA PCB Assembly For Electronics Board
  • Multilayer Circuit Board PCBA PCB Assembly For Electronics Board
  • Multilayer Circuit Board PCBA PCB Assembly For Electronics Board
مكان المنشأ شنتشن
اسم العلامة التجارية YScircuit
إصدار الشهادات ISO9001,UL,REACH, RoHS
رقم الموديل YSPCBAC-0010
الحد الأدنى لكمية 1 قطعة
الأسعار 0.04-5$/piece
تفاصيل التغليف قطن رغوي + كرتون + حزام
وقت التسليم 2-8 أيام
شروط الدفع T / T ، PayPal ، دفع علي بابا
القدرة على العرض 251000 متر مربع / سنة

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
مادة FR4 بحجم حسب طلب العميل
معالجة غمر الذهب / الشظية / التجمع تشطيبات السطح HASL / HASL-LF / ENIG
سماكة النحاس 0.5 أوقية - 6 أوقية اسم المنتج تجميع لوحة الدوائر
طلب مستهلكى الكترونيات يكتب لوحة إلكترونية
تسليط الضوء

لوحة الدوائر متعددة الطبقات PCBA

,

لوحة الدوائر PCBA PCB Assembly

,

Electronics PCBA PCB Assembly
اترك رسالة
منتوج وصف

PCB Factory Print Circuit Board PCBA Custom Multilayer All PCB Sell Assembly Design and Manufacturing

الجزء 1: ما هو PCBA؟
تجميع لوحة الدوائر المطبوعة هو مصطلح يشير إلى لوحات الدوائر المجمعة بمكونات إلكترونية مثل المكثفات والمقاومات و IC (الدائرة المتكاملة).يمكن أن يكون PCBA منتجًا شبه منتج لأي شيء ، من مصباح LED إلى شاحنة إلكترونية.يعد تكامل PCBAs نظامًا لمنتج كهربائي معقد.عندما يتم تثبيت PCBAs مع حاويات ، فإنها تصبح مربعات البناء أو المنتجات النهائية.

للتأكد من أن الاتصال يعمل بشكل كافٍ ، يتم لحام المواد أو إدخالها في لوحة دوائر فارغة وفحصها لاختبار أدائها.
يتكون ثنائي الفينيل متعدد الكلور العاري من لوح مكون من مادة عازلة ، ورقائق نحاسية ، وطلاء لحماية النحاس من التآكل.بينما يتم تركيب PCBA مع جميع المكونات الإلكترونية المجمعة.
في الوقت الحاضر ، يمكن تركيب جميع المكونات تقريبًا على السطح على لوحات الدوائر.لا تزال التكنولوجيا عبر الفتحة مستخدمة ولكن أقل وأقل في تجميع ثنائي الفينيل متعدد الكلور.
الجزء 2: كيفية الحصول على PCBA مخصص
في هذا القسم ، سنلقي نظرة على كيفية إنشاء PCBA مخصص.
الخطوة 1.تتمثل الخطوة الأولى في تصميم PCB المخصص في إنشاء عرض تخطيطي.
يتم وضع المكون المطلوب على قماش ويتم توصيل دبابيسه بخطوط تمثل التوصيلات الكهربائية.عادة ما يتم أخذ المكونات من مكتبة المكونات التي تعد جزءًا من برنامج التصميم.
قد تكون هناك اختلافات متعددة لنفس المكونات اعتمادًا على نوع الحزمة المستخدمة مثل الحزمة المزدوجة المضمنة أو الشريحة المثبتة على السطح.قد تبدو الحزم هي نفسها في العرض التخطيطي ولكنها مختلفة جدًا في عرض التخطيط حيث تم تصميم اللوحة بالفعل.
بصرف النظر عن المكونات وتوصيلاتها الكهربائية ، هناك حاجة أيضًا إلى الطاقة والإشارات الأرضية.أيضًا ، يجب وضع الموصلات على لوحة الدوائر المطبوعة لتوفير مكان للطاقة والأرض.يجب أيضًا توصيل اللوحة بأجهزة خارجية مثل مقاييس الجهد ومصابيح LED وما إلى ذلك.

نظرة عامة على قدرات تصنيع YScircuit HDI PCB
ميزةقدرات
عدد الطبقات4-60 لتر
تتوفر تقنية HDI PCB1 + N + 1
2 + N + 2
3 + N + 3
4 + N + 4
5 + N + 5
أي طبقة
سماكة0.3 مم -6 مم
الحد الأدنى لعرض الخط والمسافة0.05 مم / 0.05 مم (2 ميل / 2 ميل)
ملعب بغا0.35 مم
حجم حفر الليزر الأدنى0.075 مم (3nil)
الحد الأدنى لحجم الحفر الميكانيكي0.15 مم (6 مل)
نسبة العرض إلى الارتفاع لثقب الليزر0.9: 1
نسبة العرض إلى الارتفاع من خلال الفتحة16: 1
صقل الأسطحHASL ، HASL الخالي من الرصاص ، ENIG ، قصدير الغمر ، OSP ، الفضة الغاطسة ، الإصبع الذهبي ، طلاء الذهب الصلب بالكهرباء ، OSP الانتقائي ، ENEPIG.etc.
عبر خيار التعبئةيتم طلاء الـ via ومملوء إما بالإيبوكسي الموصّل أو غير الموصّل ثم يتم تغطيته وتغطيته
مملوءة بالنحاس ومليئة بالفضة
الليزر عبر الاغلاق المطلي بالنحاس
تسجيل± 4 ميل
قناع اللحيمأخضر ، أحمر ، أزرق ، أبيض ، أسود ، بنفسجي ، أسود غير لامع ، أخضر غير لامع.





Y لوحات عارية الدوائر عادة وقت التسليم
طبقة / م²S ＜ 1㎡S ＜ 3㎡S ＜ 6㎡S ＜ 10㎡S ＜ 13㎡S ＜ 16㎡S ＜ 20㎡S ＜ 30㎡S ＜ 40㎡S ＜ 50㎡S ＜ 65㎡ق ＜ 85㎡S ＜ 100㎡
1 لتر4wds6wds7wds7wds9wds9wds10wds10wds10wds12wds14wds15wds16wds
2 لتر4wds6wds9wds9wds11wds12wds13wds13wds15wds15wds15wds15wds18wds
4 لتر6wds8wds12wds12wds14wds14wds14wds14wds15wds20wds25wds25wds28wds
6 لتر7wds9wds13wds13wds17wds18wds20wds22wds24wds25wds26wds28wds30wds
8 لتر9wds12wds15wds18wds20wds20wds22wds24wds26wds27wds28wds30wds30wds
10 لتر10wds13wds17wds18wds20wds20wds22wds24wds26wds27wds28wds30wds30wds
12 لتر10wds15wds17wds18wds20wds20wds22wds24wds26wds27wds28wds30wds30wds
14 لتر10wds16wds17wds18wds20wds20wds22wds24wds26wds27wds28wds30wds30wds
16 لتر10wds16wds17wds18wds20wds20wds22wds24wds26wds27wds28wds30wds

30wds



لوحة الدوائر متعددة الطبقات PCBA PCB الجمعية لمجلس الإلكترونيات 0

لوحة الدوائر متعددة الطبقات PCBA PCB الجمعية لمجلس الإلكترونيات 1
لوحة الدوائر متعددة الطبقات PCBA PCB الجمعية لمجلس الإلكترونيات 2
لوحة الدوائر متعددة الطبقات PCBA PCB الجمعية لمجلس الإلكترونيات 3
لوحة الدوائر متعددة الطبقات PCBA PCB الجمعية لمجلس الإلكترونيات 4


بطاقة:

مجموعة لوحة الدوائر الإلكترونية PCBA

مجموعة لوحات الدوائر المطبوعة الذهبية الغامرة

مجموعة لوحات الدوائر المطبوعة OEM PCB
