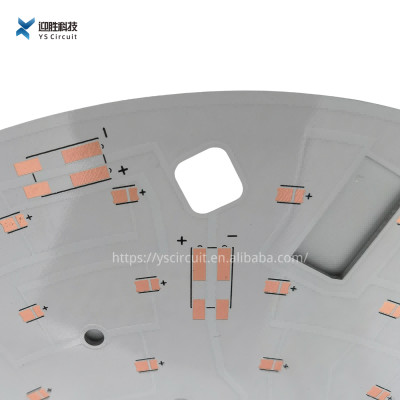

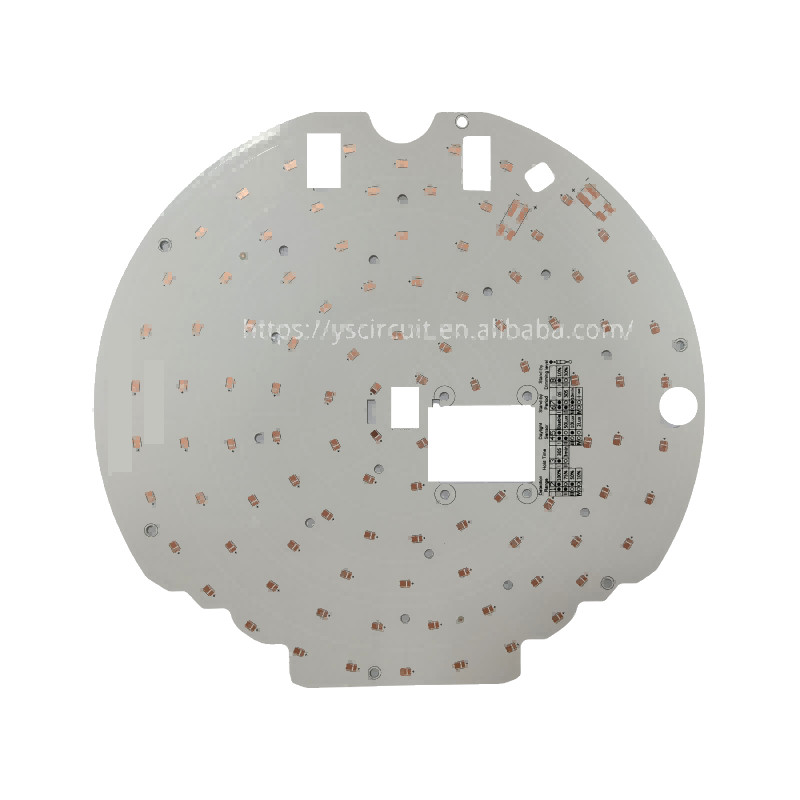

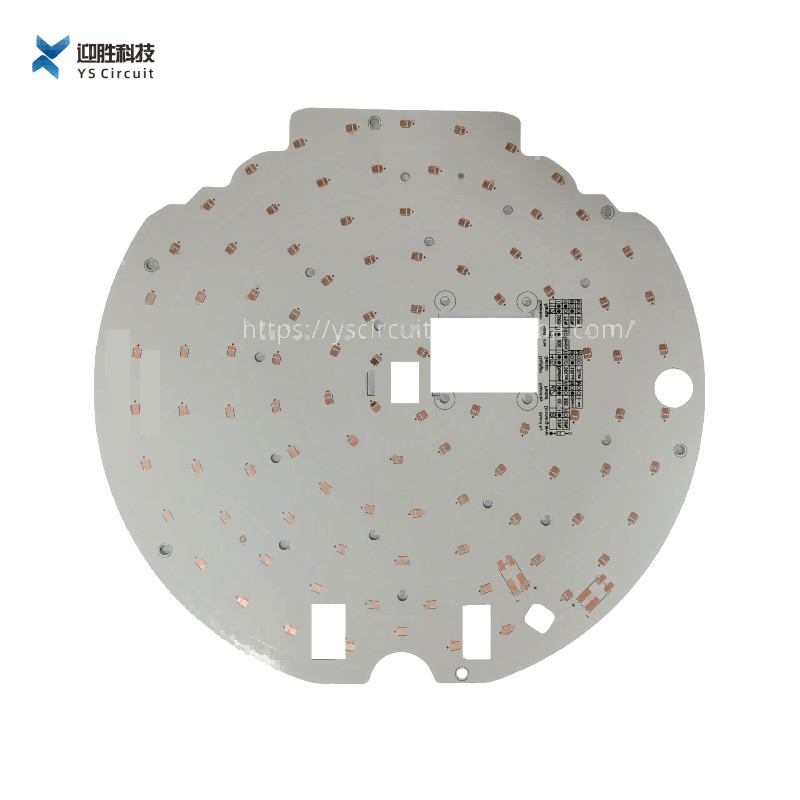

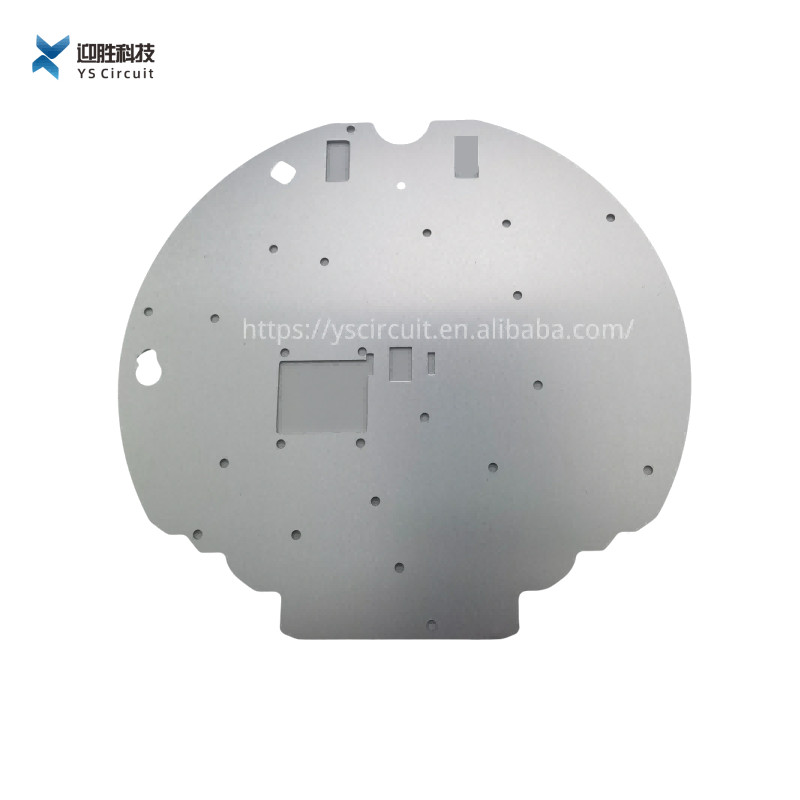

لوحة الدوائر لمبة LED فارغة ، لوحة الألومنيوم ثنائي الفينيل متعدد الكلور للالكترونية
| مكان المنشأ | شنتشن |
|---|---|
| اسم العلامة التجارية | YScircuit |
| إصدار الشهادات | ISO9001,UL,REACH, RoHS |
| رقم الموديل | YS-AL-0016 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | 0.03-6$/piece |
| تفاصيل التغليف | قطن رغوي + كرتون + حزام |
| وقت التسليم | 2-8 أيام |
| شروط الدفع | T / T ، PayPal ، دفع علي بابا |
| القدرة على العرض | 251000 متر مربع / سنة |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| مادة | الألومنيوم | بحجم | حسب طلب العميل |
|---|---|---|---|
| معالجة | غمر الذهب | تشطيبات السطح | HASL // ENIG |
| يكتب | لوحة إلكترونية | ||
| تسليط الضوء | لوحة دائرة لمبة LED فارغة,لوحة دائرة لمبة LED الألومنيوم,لوحة الألومنيوم الإلكترونية PCB |
||
منتوج وصف
أدى تصميم مخصص الكلوريد متعدد الفينيل smd أدى لمبة لوحة دوائر كهربائية فارغة الألومنيوم الكلوريد متعدد الفينيل
ما هو الألومنيوم ثنائي الفينيل متعدد الكلور؟
تتميز لوحة PCB المصنوعة من الألومنيوم بتصميم مشابه لـ Normal PCB.تحتوي على طبقة أو طبقات من النحاس وقناع اللحام والشاشة الحريرية فوقها.
بدلاً من وجود ركيزة من الألياف الزجاجية أو البلاستيك ، تحتوي لوحة دائرة الألمنيوم على ركيزة معدنية.
تحتوي هذه القاعدة بشكل أساسي على مزيج من الألومنيوم.
يمكن أن يتكون القلب المعدني بالكامل من معدن أو مزيج من الألياف الزجاجية والألمنيوم.
عادةً ما تكون مركبات ثنائي الفينيل متعدد الكلور المصنوعة من الألومنيوم أحادية الجانب ، ولكن يمكن أن تكون مزدوجة الجوانب أيضًا.
من الصعب للغاية تصنيع مركبات ثنائي الفينيل متعدد الكلور من الألومنيوم الموليلاير.
ألواح الألمنيوم هي الأكثر استخدامًا في إلكترونيات تحويل الطاقة ومصابيح LED.يخلق الضوء المكثف الذي تنتجه مصابيح LED مستويات عالية من الحرارة ، والتي يوجهها الألمنيوم بعيدًا عن المكونات.يطيل ثنائي الفينيل متعدد الكلور من عمر جهاز LED ويوفر مزيدًا من الاستقرار.يمكنك العثور على ركائز الألومنيوم في أضواء الشوارع وأضواء التوقف والإضاءة المنزلية.إنها تسمح لمحولات الطاقة بتغيير التيارات وتنظيم الإلكترونيات.يجد المبدعون في العديد من الصناعات الأخرى استخدامًا أيضًا في لوحات الدوائر المصنوعة من الألومنيوم ، لكنهم لا يطبقونها كثيرًا.
أداء الألومنيوم ثنائي الفينيل متعدد الكلور
1. التبديد الحراري
ركائز ثنائي الفينيل متعدد الكلور الشائعة ، مثل FR4 ، CEM3 هي موصلات ضعيفة للحرارة.
إذا تعذر توزيع حرارة المعدات الإلكترونية في الوقت المناسب ، فسيؤدي ذلك إلى فشل المكونات الإلكترونية في درجات الحرارة العالية.
يمكن لركائز الألمنيوم أن تحل مشكلة التبديد الحراري هذه.
2. التمدد الحراري
يمكن لـ PCB الركيزة المصنوعة من الألومنيوم حل مشكلة التبديد الحراري بشكل فعال ، بحيث يمكن التخفيف من مشكلة التمدد الحراري والتقلص للمكونات الموجودة على لوحات الدوائر المطبوعة بمواد مختلفة ، مما يحسن من متانة وموثوقية الجهاز بأكمله والمعدات الإلكترونية.
على وجه الخصوص ، يمكن لركيزة الألومنيوم أن تحل مشاكل التمدد والانكماش الحراري SMT (تقنية تركيب السطح).
| YS Aluminium PCB نظرة عامة على قدرات التصنيع | |
| ميزة | قدرات |
| عدد الطبقات | 1-4 لتر |
| الموصلية الحرارية (w / mk) | ثنائي الفينيل متعدد الكلور الألومنيوم: 0.8-10 |
| النحاس ثنائي الفينيل متعدد الكلور: 2.0-398 | |
| سماكة مجلس | 0.4 مم - 5.0 مم |
| سماكة النحاس | 0.5-10 أوقية |
| الحد الأدنى لعرض الخط والمسافة | 0.1 مم / 0.1 مم (4 ميل / 4 مل) |
| تخصص | الغاطسة ، Counterbore الحفر. |
| أنواع ركائز الألمنيوم | 1000 سلسلة ، 5000 سلسلة ، 6000 سلسلة ، 3000 سلسلة ، إلخ. |
| الحد الأدنى لحجم الحفر الميكانيكي | 0.2 مم (8 ميل) |
| صقل الأسطح | HASL ، HASL الخالي من الرصاص ، ENIG ، قصدير الغمر ، OSP ، الفضة الغاطسة ، الإصبع الذهبي ، طلاء الذهب الصلب بالكهرباء ، OSP الانتقائي ، ENEPIG.etc. |
| قناع اللحيم | أخضر ، أحمر ، أصفر ، أزرق ، أبيض ، أسود ، بنفسجي ، أسود غير لامع ، أخضر غير لامع. |
| طبقة / م² | S ＜ 1㎡ | S ＜ 3㎡ | S ＜ 6㎡ | S ＜ 10㎡ | S ＜ 13㎡ | S ＜ 16㎡ | S ＜ 20㎡ | S ＜ 30㎡ | S ＜ 40㎡ | S ＜ 50㎡ | S ＜ 65㎡ | ق ＜ 85㎡ | S ＜ 100㎡ |
| 1 لتر | 4wds | 6wds | 7wds | 7wds | 9wds | 9wds | 10wds | 10wds | 10wds | 12wds | 14wds | 15wds | 16wds |
| 2 لتر | 4wds | 6wds | 9wds | 9wds | 11wds | 12wds | 13wds | 13wds | 15wds | 15wds | 15wds | 15wds | 18wds |
| 4 لتر | 6wds | 8wds | 12wds | 12wds | 14wds | 14wds | 14wds | 14wds | 15wds | 20wds | 25wds | 25wds | 28wds |
| 6 لتر | 7wds | 9wds | 13wds | 13wds | 17wds | 18wds | 20wds | 22wds | 24wds | 25wds | 26wds | 28wds | 30wds |
| 8 لتر | 9wds | 12wds | 15wds | 18wds | 20wds | 20wds | 22wds | 24wds | 26wds | 27wds | 28wds | 30wds | 30wds |
| 10 لتر | 10wds | 13wds | 17wds | 18wds | 20wds | 20wds | 22wds | 24wds | 26wds | 27wds | 28wds | 30wds | 30wds |
| 12 لتر | 10wds | 15wds | 17wds | 18wds | 20wds | 20wds | 22wds | 24wds | 26wds | 27wds | 28wds | 30wds | 30wds |
| 14 لتر | 10wds | 16wds | 17wds | 18wds | 20wds | 20wds | 22wds | 24wds | 26wds | 27wds | 28wds | 30wds | 30wds |
| 16 لتر | 10wds | 16wds | 17wds | 18wds | 20wds | 20wds | 22wds | 24wds | 26wds | 27wds | 28wds | 30wds |
30wds |
الألومنيوم PCB هو واحد من أكثر مركبات ثنائي الفينيل متعدد الكلور الأساسية المعدنية استخدامًا ، ويُطلق عليه أيضًا MC PCB أو الألومنيوم المغطى أو الركيزة المعدنية المعزولة ، إلخ.
لا يختلف الهيكل الأساسي لثنائي الفينيل متعدد الكلور عن مركبات ثنائي الفينيل متعدد الكلور الأخرى.
مثل هذا البناء يجعل لوحة الدائرة عازلًا كهربائيًا ممتازًا وموصلًا حراريًا
ما هو ثنائي الفينيل متعدد الكلور؟
يتكون ثنائي الفينيل متعدد الكلور بشكل عام من ثلاث طبقات.طبقة نحاسية موصلة في الأعلى وطبقة عازلة بينهما وطبقة من ركيزة في الأسفل.تحتوي مركبات ثنائي الفينيل متعدد الكلور القياسية على طبقة ركيزة مصنوعة من الألياف الزجاجية أو السيراميك أو البوليمرات أو أي قلب غير معدني آخر.تستخدم كمية كبيرة من ثنائي الفينيل متعدد الكلور FR-4 كركيزة.
تستخدم مركبات ثنائي الفينيل متعدد الكلور الألومنيوم ركيزة من الألومنيوم.بدلا من معيار FR-4 كمادة الركيزة.
طبقة نحاسية دائرية
تنقل هذه الطبقة إشارات عبر لوحة ثنائي الفينيل متعدد الكلور بأكملها.
تولد حركة الجسيمات المشحونة حرارة.
يتم نقل هذه الحرارة إلى ركيزة الألومنيوم.مما يبددها بكفاءة.
طبقة عازلة
تُعرف هذه الطبقة أيضًا باسم الطبقة العازلة.
وهي مصنوعة من مواد ضعيفة التوصيل للكهرباء.
تمتص الحرارة المتولدة في الطبقة أعلاه.ونقله إلى ركيزة الألمنيوم الموجودة تحته.
المادة المتفاعلة
تعمل الركيزة كأساس لثنائي الفينيل متعدد الكلور.
إنها تحمل المكونات فوقها بقوة.من خلال تغيير خصائص الركيزة ، يختلف أداء ثنائي الفينيل متعدد الكلور.
على سبيل المثال ، توفر الركيزة الصلبة القوة والمتانة للوحة PCB.
بينما تفتح الركيزة المرنة المزيد من خيارات التصميم.
تُستخدم ركيزة الألومنيوم في التطبيقات القائمة على إلكترونيات الطاقة حيث يلزم تبديد حراري عالي.
نظرًا لتوصيله الحراري الجيد ، فإنه يحافظ على الحرارة بعيدًا عن المكونات الإلكترونية الحيوية.وبالتالي ضمان الحد الأدنى من تلف الدائرة.
تصنيع ثنائي الفينيل متعدد الكلور من الألومنيوم في دائرة YScircuit
YScircuit هي واحدة من أفضل الشركات المصنعة لمركبات ثنائي الفينيل متعدد الكلور الألومنيوم.
لزيادة الأداء العام للمنتج ، فإنها توفر طبقة مغلفة حرارية لثنائي الفينيل متعدد الكلور من الألومنيوم.
يبدد الحرارة بطريقة عالية الكفاءة.بالنسبة للتطبيقات القائمة على الطاقة العالية والتسامح المحكم ، يعتبر ثنائي الفينيل متعدد الكلور المدعوم بالألمنيوم هو الخيار الأمثل بين صانعي المشاريع.
مراعاة المعلمات مثل معامل التمدد الحراري ، والتوصيل الحراري ، والقوة ، والصلابة ، والوزن ، والتكلفة.تعتبر لوحة الألومنيوم خيارًا مثاليًا لمشروعك.يمكنك تعديل ركيزة ثنائي الفينيل متعدد الكلور.تقدم PCBWay ألواح ألومنيوم مختلفة مثل 6061 و 5052 و 1060 وغيرها الكثير.
مزايا الألومنيوم ثنائي الفينيل متعدد الكلور
1. قدرة تبديد الحرارة لمركبات ثنائي الفينيل متعدد الكلور الألومنيوم أفضل بكثير من مركبات ثنائي الفينيل متعدد الكلور القياسية.
2. توفر مركبات ثنائي الفينيل متعدد الكلور المصنوعة من الألومنيوم مزيدًا من القوة والمتانة.بالمقارنة مع مركبات ثنائي الفينيل متعدد الكلور القائمة على السيراميك والألياف الزجاجية.
3. يبدو الأمر مثيرًا للسخرية ، لكن مركبات ثنائي الفينيل متعدد الكلور التي أساسها الألومنيوم أخف وزناً.بالمقارنة مع مركبات ثنائي الفينيل متعدد الكلور القياسية.
التطبيقات
1. يتم استخدامها في أجهزة إمداد الطاقة مثل تبديل المنظمين ، محول التيار المتردد / التيار المتردد ، منظم SW.
2. في وحدات الطاقة ، يتم استخدامها في المحولات ، مرحلات الحالة الصلبة ، وجسور المعدل.
3. في السيارات ، يتم استخدامها في المنظم الإلكتروني ، الإشعال ، جهاز التحكم في مزود الطاقة ، إلخ.
